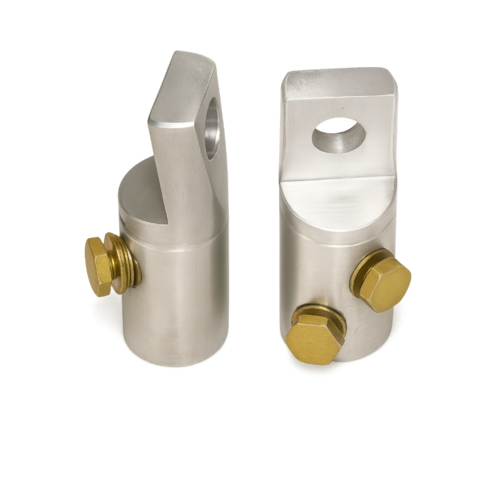

Кабельные наконечники используются для присоединения жил кабеля к токопроводящим шинам. Болтовые наконечники со срывными болтами, изготавливаемые ООО “Термофит”, подходят для кабелей как с алюминиевыми, так и медными жилами.
Виды наконечников:
- Тип А - Лопатка под углом. Идёт по умолчанию
- Тип В - Прямая лопатка, смещенная от центра. Изготавливается на заказ
- Тип С - Прямая лопатка по центру. Изготавливается на заказ
Болты:
- Выполнены из латуни или алюминия
- Имеют 1 канавку, момент срыва шляпки болта рассчитан исходя из сечения кабеля, для обеспечения оптимального электрического и механического соединения. При необходимости могут быть изготовлены болты с 2 канавками (для того, чтобы при затягивании жил максимального сечения не нужно было спиливать и зашлифовывать остатки “тела” болта).
- В месте пятна контакта в болтовых наконечниках нанесена токопроводящая смазка, разработанная специалистами ООО "Термофит".
- Расположение болтов может быть рядным (стандартное исполнение), V-образным (в основном для многопроволочных жил), рядным двусторонним (от 600 мм2) или по окружности (“ёжик”, на кабель от 110 кВ)
Гильза:
- Корпус (гильза) наконечников выполняется из алюминиевого сплава. При необходимости можно сделать покрытие Олово-Висмут (Sn-Bi) (гальваника), химическое оксидирование или никелирование - электрохимический метод защиты от неблагоприятных внешних воздействий, тонкая пленка защищает детали от действия химических веществ и влаги и продлевает срок службы изделия.
- На внутренней поверхности корпуса наконечников сделана рифленая накатка, которая увеличивает площадь и механическую прочность контактного соединения.
- Кабельные наконечники имеют отверстие, которое соответствует геометрии токопроводящей жилы кабеля.
- Для кабелей сечением от 35 мм2 и выше, используются наконечники со специальной канавкой-замком, которая необходима для предотвращения попадания влаги и вытекания масла (на кабелях с маслопропитанной изоляцией), что является дополнительной защитой концевой муфты.
Документы:
- ТУ 3599-016-23135464-2007
Индивидуальный подход:
- Если на сайте нет наконечника, соответствующего необходимым техническим характеристикам, обратитесь к специалистам компании «Термофит» и они спроектируют изделие под Ваш запрос
